Was macht Kettenräder für eine zuverlässige Kraftübertragung unerlässlich?

Was sind Kettenräder?

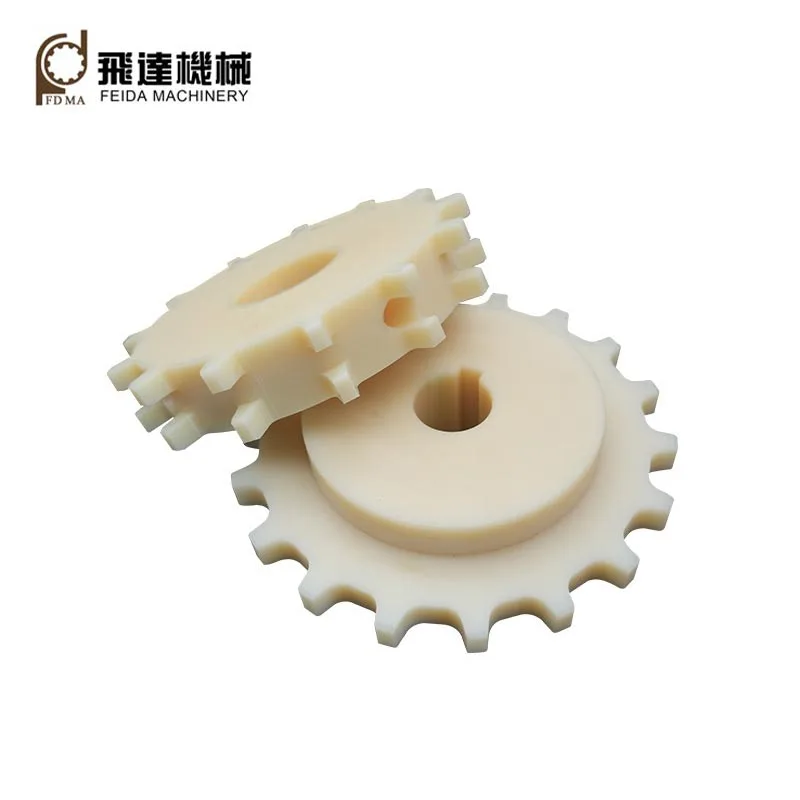

Kettenräder sind gezahnte mechanische Komponenten, die mit einer Kette ineinandergreifen und Drehbewegungen übertragen. Die Zähne passen in die Zwischenräume zwischen den Kettengliedern und ermöglichen so die Übertragung des Drehmoments von einer Antriebswelle auf eine Abtriebswelle. Dieser formschlüssige Eingriff unterscheidet Kettenradsysteme von reibungsbasierten Übertragungsmechanismen.

Ein typisches Kettenrad kann aus einer zentralen Bohrung, einer Nabe, einem Körper und präzise bearbeiteten Zähnen bestehen. Abhängig von der Ausstattung können Kettenräder als einfache plattenförmige Komponenten oder als größere Nabenkonstruktionen für Hochleistungsanwendungen hergestellt werden.

In Industriemaschinen tragen ordnungsgemäß konstruierte Kettenräder dazu bei, eine vorhersehbare Bewegung bei anspruchsvollen Betriebsbedingungen aufrechtzuerhalten. Aufgrund ihrer relativ einfachen Konstruktion sind sie auch praktisch für Geräte, die regelmäßig ausgetauscht oder gewartet werden müssen.

Wie Kettenradgetriebe funktionieren

Das Funktionsprinzip ist unkompliziert. Ein Antriebskettenrad ist mit einer rotierenden Welle verbunden. Wenn sich das Kettenrad dreht, greifen seine Zähne in die Kettenrollen oder Kettenglieder ein. Die Kette bewegt sich um das Kettenrad und überträgt die mechanische Kraft auf ein anderes Kettenrad, das mit einer angetriebenen Welle verbunden ist.

Das Verhältnis zwischen Kettenradgröße und Kettengeschwindigkeit wirkt sich direkt auf das Übertragungssystem aus. Ein kleineres Antriebskettenrad kann ein anderes Verhältnis von Geschwindigkeit und Drehmoment erzeugen als ein größeres Kettenrad. Ingenieure müssen daher bei der Konstruktion von Maschinen die Anzahl der Zähne und das vorgesehene Übersetzungsverhältnis berücksichtigen.

Hauptmerkmale und Konstruktion

Obwohl Kettenräder einfach erscheinen mögen, bestimmen mehrere dimensionale und strukturelle Details darüber, ob eine Komponente zuverlässig funktioniert.

Häufige Anwendungen von Kettenrädern

Aufgrund der Vielseitigkeit der Kettenübertragung eignen sich Kettenräder für viele mechanische Systeme. Ihre Fähigkeit, erhebliche Lasten ohne Reibung zu übertragen, ist besonders in industriellen Umgebungen nützlich.

Kettenräder finden sich auch in Motorrädern, Fahrrädern, Kompaktmaschinen, Hebezeugen, Lebensmittelverarbeitungsmaschinen und speziellen Automatisierungssystemen.

Für Kettenräder verwendete Materialien

Die Materialauswahl hat direkten Einfluss auf Verschleißfestigkeit, Belastbarkeit, Korrosionsbeständigkeit, Dimensionsstabilität und Gesamtlebensdauer. Die richtige Wahl hängt von der Anwendung ab und nicht nur von der Auswahl des härtesten verfügbaren Materials.

Wichtige Auswahlfaktoren

Die Auswahl von Kettenrädern nur anhand der optischen Abmessungen ist eine der häufigsten Ursachen für vorzeitige Getriebeprobleme. Käufer und Ingenieure sollten die gesamte Betriebsumgebung bewerten, bevor sie eine Bestellung aufgeben.

1. Kettenkompatibilität:Bestätigen Sie Kettenserie, Teilung, Rollenabmessungen und andere relevante Spezifikationen.
2. Anzahl der Zähne:Wählen Sie die passende Zähnezahl entsprechend den Anforderungen an Drehzahl, Drehmoment und Übersetzungsverhältnis.
3. Bohrungs- und Wellenabmessungen:Überprüfen Sie den Bohrungsdurchmesser, die Passfedernut, die Anforderungen an die Stellschraube und die Montagekonfiguration.
4. Tragfähigkeit:Berücksichtigen Sie Dauerlast, Spitzenlast, Stoßbelastung und Anlaufdrehmoment.
5. Betriebsgeschwindigkeit:Bei Hochgeschwindigkeitssystemen kann eine sorgfältige Beachtung der Zahngeometrie, des Gleichgewichts, der Schmierung und der Ausrichtung erforderlich sein.
6. Umgebungsbedingungen:Staub, Wasser, Chemikalien, Temperatur und Außeneinwirkung können die Materialauswahl beeinflussen.
7. Oberflächenbehandlung:Gegebenenfalls können Wärmebehandlungen oder Schutzbeschichtungen die Verschleiß- oder Korrosionsbeständigkeit verbessern.
8. Maßgenauigkeit:Die richtige Bearbeitung ist für einen gleichmäßigen Ketteneingriff und einen stabilen Betrieb unerlässlich.

Kettenradgetriebe im Vergleich zu herkömmlichen Zahnrädern

Kettenradgetriebe und herkömmliche Getriebe übertragen beide mechanische Kraft, funktionieren jedoch unterschiedlich und eignen sich für unterschiedliche Systemdesigns.

Für Anwendungen, die eine flexible Wellenpositionierung oder relativ große Achsabstände erfordern, kann die Übertragung über Kette und Ritzel eine praktische Lösung sein. Direktgetriebe sind möglicherweise besser geeignet, wenn kompakte Installation, präzise Positionierung und Hochgeschwindigkeitsbetrieb im Vordergrund stehen.

Wartung und Fehlerbehebung

Selbst präzise gefertigte Kettenräder können vorzeitigem Verschleiß unterliegen, wenn das Getriebesystem schlecht gewartet wird. Eine vorbeugende Wartungsroutine sollte sowohl das Kettenrad als auch die Kette betreffen.

• Zahnverschleiß prüfen:Hakenförmige, geschärfte oder unebene Zähne können auf übermäßigen Verschleiß oder Probleme mit der Kette hinweisen.
• Kettenspannung prüfen:Zu viel Spiel oder Überspannung können die mechanische Belastung erhöhen.
• Ausrichtung überprüfen:Falsch ausgerichtete Kettenräder können zu ungleichmäßiger Belastung und beschleunigtem Kettenverschleiß führen.
• Schmierung aufrechterhalten:Eine geeignete Schmierung verringert die Reibung und hilft, den Verschleiß zu kontrollieren.
• Montage prüfen:Lockere Befestigungselemente, beschädigte Keilnuten oder Wellenbewegungen sollten umgehend korrigiert werden.
• Ersetzen Sie verschlissene Komponenten bei Bedarf gemeinsam:Der Einbau eines neuen Kettenrads bei stark verschlissener Kette kann die Lebensdauer des neuen Bauteils verkürzen.

Was Käufer vor der Bestellung prüfen sollten

Beim Kauf von Kettenrädern für Industriemaschinen handelt es sich nicht nur um einen Preisvergleich. Eine kostengünstige Komponente, die nicht zur Kette oder zu den Betriebsbedingungen passt, kann zu Ausfallzeiten, wiederholtem Austausch und höheren Wartungskosten führen.

1. Fordern Sie vollständige Maßangaben an.
2. Bestätigen Sie die Kompatibilität mit der bestehenden oder geplanten Kette.
3. Prüfen Sie die verfügbaren Materialien und Wärmebehandlungsoptionen.
4. Überprüfen Sie die Bearbeitungstoleranzen für kritische Abmessungen.
5. Besprechen Sie bei Bedarf kundenspezifische Anforderungen an Bohrung, Keilnut, Nabe und Verzahnung.
6. Klären Sie Produktionsmengen und Verpackungsanforderungen für Großbestellungen.
7. Fordern Sie technische Zeichnungen oder Muster für komplizierte Anwendungen an.
8. Bewerten Sie die Fertigungskapazitäten und den Qualitätskontrollprozess des Lieferanten.

Für OEM-Maschinenhersteller können maßgeschneiderte Kettenräder besonders wertvoll sein. Eine Komponente kann entsprechend den tatsächlichen Wellenabmessungen, Getriebeanforderungen, Installationsbeschränkungen und der erwarteten Arbeitsumgebung der Anlage hergestellt werden, anstatt die Maschinenkonstruktion zur Anpassung an eine Standardkomponente zu zwingen.
