Was macht Metallkegelräder für die industrielle Kraftübertragung zuverlässig?

2026-09-18 0 Hinterlassen Sie mir eine Nachricht

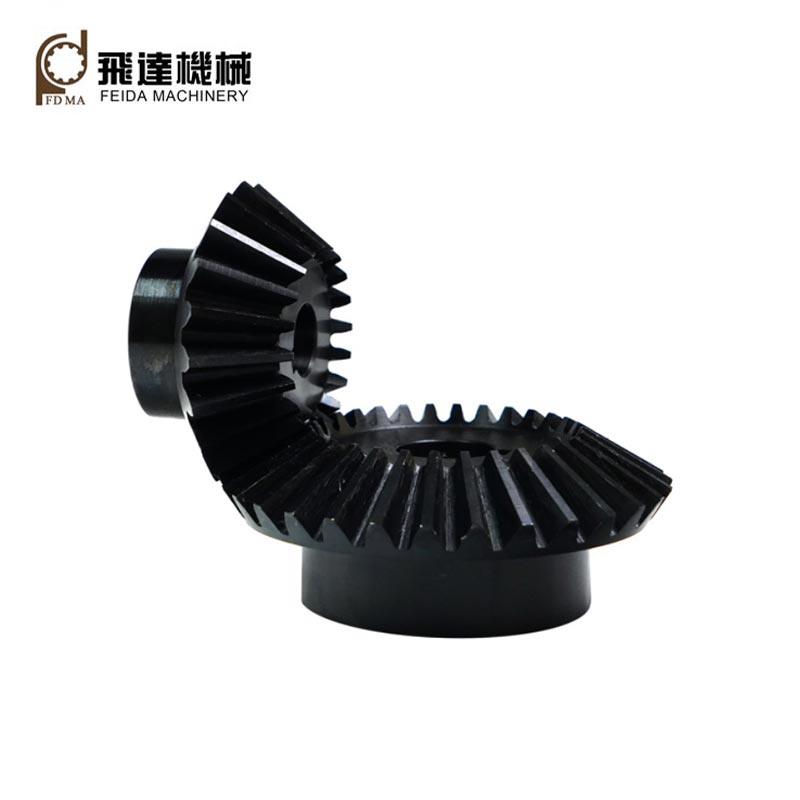

Gerade Kegelräder aus Metallsind kompakte mechanische Komponenten zur Übertragung von Drehbewegungen und Drehmomenten zwischen sich kreuzenden Wellen, häufig dort, wo eine Änderung der Übertragungsrichtung erforderlich ist. Ihre gerade Zahngeometrie verleiht ihnen eine relativ einfache Konstruktion und macht sie für viele industrielle Mechanismen geeignet, bei denen zuverlässige Kraftübertragung, kompakte Installation, kontrollierbare Herstellungskosten und einfache Wartung wichtig sind.

Für Käufer bedeutet die Auswahl eines geeigneten Zahnrads jedoch weit mehr als nur die Wahl des Durchmessers oder der Zähnezahl. Materialqualität, Härte, Übersetzungsverhältnis, Eingriffswinkel, Wellenanordnung, Zahngenauigkeit, Zahnbreite, Betriebsgeschwindigkeit, Schmierung, Montagegenauigkeit und erwartete Belastung beeinflussen alle die tatsächliche Leistung. Dieser Leitfaden erklärt die wichtigsten Überlegungen in praktischer Hinsicht und zeigt, wie ein richtig spezifiziertes Getriebe dazu beitragen kann, vorzeitigen Verschleiß, übermäßigen Lärm, Maßabweichungen und unerwartete Wartungskosten zu reduzieren.

Inhaltsverzeichnis

Was gerade Kegelräder aus Metall sind
Wichtige Strukturmerkmale
Überlegungen zu Material und Wärmebehandlung
Wie Design die Leistung beeinflusst
Industrielle Anwendungen
Was Käufer vor der Bestellung prüfen sollten
Herstellung und Qualitätskontrolle
Häufige Probleme und ihre Ursachen
Gerade Kegelräder und Spiralkegelräder
Maßgeschneiderte gerade Kegelräder aus Metall
Häufig gestellte Fragen
Abschluss

1. Was sind gerade Kegelräder aus Metall?

Gerade Kegelräder aus Metall sind konische Zahnräder mit geraden Zähnen, die entlang der Oberfläche eines Teilkegels angeordnet sind. Wenn zwei Kegelräder kämmen, können sie Bewegungen zwischen sich kreuzenden Wellen übertragen und gleichzeitig die Richtung der Kraftübertragung ändern.

Im Vergleich zu zylindrischen Stirnrädern ist die Geometrie eines Kegelrads dreidimensionaler, da sich seine Zahnabmessungen über die Zahnbreite ändern. Zahnform, Teilungskegel, Wellenwinkel, Zahnbreite, Spiel und Einbaulage müssen daher als Gesamtsystem und nicht als isolierte Maße betrachtet werden.

Gerade Kegelräder sind besonders attraktiv, wenn die Anwendung nicht den sanften Hochgeschwindigkeitseingriff erfordert, der mit komplexeren Konstruktionen mit gebogenen Zähnen verbunden ist. Ihre vergleichsweise einfache Zahnanordnung kann auch für bestimmte mechanische Systeme mit niedriger bis mittlerer Geschwindigkeit, kompakte Geräte, Maschinenantriebe und Ersatzanwendungen von Vorteil sein.

Kernpunkt: Ein gerades Kegelrad sollte entsprechend dem gesamten Getriebesystem spezifiziert werden – und nicht nur nach Außendurchmesser oder Zähnezahl.

2. Wichtige Strukturmerkmale

Ein zuverlässiges Getriebe beginnt mit einem klaren Verständnis seiner Geometrie. Mehrere Parameter wirken sich direkt auf Kompatibilität, Belastbarkeit und Installation aus.

Parameter	Warum es wichtig ist	Bedenken des Käufers
Zahnanzahl	Beeinflusst Übersetzungsverhältnis und Geometrie.	Muss zur passenden Ausrüstung passen.
Teilungsdurchmesser	Bestimmt grundlegende Zahnradabmessungen.	Wichtig für den Einbauraum.
Gesichtsbreite	Beeinflusst den Zahnkontakt und die Lastverteilung.	Muss zur vorgesehenen Belastung passen.
Wellenwinkel	Definiert die relative Ausrichtung von Wellen.	Entscheidend für die Paarungskompatibilität.
Gegenreaktion	Bietet die erforderliche Betriebsfreigabe.	Übermäßiges oder unzureichendes Spiel kann zu Problemen führen.

3. Überlegungen zu Material und Wärmebehandlung

Die Materialauswahl ist eine der wichtigsten Entscheidungen beim Kauf von Metallgetrieben. Ein Getriebe, das in einem Verpackungsmechanismus mit geringer Belastung verwendet wird, stellt ganz andere Anforderungen als ein Getriebe, das kontinuierlich unter hohem Drehmoment arbeitet.

Zu den gängigen technischen Optionen gehören Kohlenstoffstähle, legierte Stähle, rostfreie Stähle und andere spezielle Metallsorten. Das geeignete Material hängt von der Belastung, der Betriebsumgebung, der Korrosionseinwirkung, der Geschwindigkeit, der erwarteten Lebensdauer, der Herstellungsmethode und der verfügbaren Wärmebehandlung ab.

Kohlenstoffstahl:Wird oft für kostensensible mechanische Anwendungen in Betracht gezogen, bei denen moderate Leistungsanforderungen gelten.
Legierter Stahl:Geeignet, wenn eine höhere Festigkeit, Verschleißfestigkeit oder Wärmebehandlungsfähigkeit erforderlich ist.
Edelstahl:Nützlich, wenn Korrosionsbeständigkeit eine wichtige Rolle spielt.
Wärmebehandelter Stahl:Kann bei richtiger Spezifikation eine härtere Arbeitsoberfläche bieten und gleichzeitig geeignete Kerneigenschaften beibehalten.

Die Wärmebehandlung sollte niemals unabhängig von der Getriebekonstruktion gewählt werden. Härte, Einsatztiefe (sofern zutreffend), Kerneigenschaften, Dimensionsstabilität und anschließende Endbearbeitungsanforderungen müssen alle gemeinsam berücksichtigt werden.

4. Wie Design die Leistung beeinflusst

Die Getriebeleistung wird durch das Zusammenspiel von Geometrie, Material, Fertigungsgenauigkeit, Installation, Schmierung und Betriebsbedingungen bestimmt. Ein theoretisch geeignetes Getriebe kann dennoch eine schlechte Leistung erbringen, wenn die zusammenpassenden Komponenten falsch ausgerichtet sind.

Laden

Drehmoment und übertragene Leistung bestimmen die erforderliche Zahnstärke und die Gesamtabmessungen des Zahnrads.

Geschwindigkeit

Eine höhere Betriebsgeschwindigkeit kann die Empfindlichkeit gegenüber Zahngenauigkeit, Vibration, Schmierung und Auswuchtung erhöhen.

Ausrichtung

Eine falsche Wellen- oder Gehäuseausrichtung kann zu ungleichmäßigem Kontakt führen und den Zahnverschleiß beschleunigen.

Schmierung

Die richtige Auswahl und Wartung des Schmiermittels trägt dazu bei, Reibung, Hitze und Oberflächenschäden zu reduzieren.

5. Industrielle Anwendungen

Gerade Kegelräder aus Metall sind in mechanischen Systemen zu finden, die eine Winkelkraftübertragung erfordern, ohne dass eine hochkomplexe Getriebekonfiguration erforderlich ist.

Industriemaschinen und Getriebebaugruppen
Materialtransportgeräte
Verpackungsmaschinen
Fördersysteme
Landmaschinen
Werkzeugmaschinen und Hilfsmechanismen
Automobil- und fahrzeugbezogene mechanische Systeme
Allzweck-Kraftübertragungsausrüstung
Kundenspezifische mechanische Baugruppen

Die Eignung von geraden Kegelrädern hängt von den tatsächlichen Betriebsbedingungen ab. Anwendungen mit anspruchsvollen Anforderungen an hohe Geschwindigkeit und geringe Geräuschentwicklung erfordern möglicherweise eine andere Kegelradkonfiguration, während einfachere Systeme möglicherweise von der einfachen Geometrie gerader Zähne profitieren.

6. Was Käufer vor der Bestellung prüfen sollten

Viele Kaufprobleme entstehen, weil der Käufer nur einen Produktnamen und einen Grunddurchmesser angibt. Für ein Ersatz- oder Sondergetriebe benötigt der Hersteller genügend Informationen, um die beabsichtigte Übertragungsbeziehung nachzubilden.

Anzahl der Zähne am Ritzel und Zahnrad
Erforderliches Übersetzungsverhältnis
Pitch- oder Modulinformationen
Druckwinkel und relevante Geometrie
Wellenwinkel
Außendurchmesser und Gesichtsbreite
Anforderungen an Bohrungsdurchmesser und Keilnut
Benötigtes Material
Anforderungen an die Wärmebehandlung
Betriebsgeschwindigkeit und Drehmoment
Einbaumaße
Erforderliche Menge und Produktionsplan
Prüf- und Maßanforderungen

Wenn die Originalausrüstung verfügbar ist, können Kommunikationsfehler durch die Bereitstellung einer Zeichnung, eines Musters, Fotos mit Maßen oder einer vollständigen Spezifikation der Ausrüstung erheblich reduziert werden. Bei Austauschprojekten sind Informationen über das passende Zahnrad ebenso wichtig, da zwei Zahnräder als Paar kompatibel sein müssen.

7. Herstellung und Qualitätskontrolle

Die Fertigungsqualität hat direkten Einfluss auf den Zahnkontakt, die Maßhaltigkeit, das Laufverhalten und die Lebensdauer. Gerade Kegelräder haben eine konische Geometrie, sodass die Steuerung der Zahnform und der damit verbundenen Abmessungen geeignete Ausrüstung, Werkzeuge, Messmethoden und Prozesssteuerung erfordert.

Zu einem zuverlässigen Produktionsprozess gehören normalerweise die Materialprüfung, die Rohlingsvorbereitung, das Zahnschneiden, gegebenenfalls die Wärmebehandlung, die Endbearbeitung, die Maßprüfung und die abschließende Qualitätsprüfung. Abhängig von der Anwendung kann die Inspektion Zahnabmessungen, Rundlauf, Spiel, Bohrungsabmessungen, Härte, Oberflächenzustand und Paarungsleistung umfassen.

Bei kundenspezifischen Industrieaufträgen sollten sich Käufer auch erkundigen, wie Produktionsmuster genehmigt werden und wie die Maßhaltigkeit während der Serienproduktion gewahrt bleibt. Ein Lieferant, der in der Lage ist, klar über Zeichnungen, Toleranzen, Materialien und Prüfanforderungen zu kommunizieren, kann dazu beitragen, kostspielige Nacharbeiten zu vermeiden.

8. Häufige Probleme und ihre Ursachen

Beobachtetes Problem	Mögliche Ursache	Empfohlener Check
Ungewöhnliches Geräusch	Schlechte Ausrichtung, ungeeigneter Kontakt, zu großer Abstand oder Betriebsbedingungen.	Überprüfen Sie die Montage, das Spiel, die Schmierung und den Zahnkontakt.
Schneller Zahnverschleiß	Hohe Belastung, unzureichende Schmierung, Verschmutzung oder ungeeignete Härte.	Überprüfen Sie Belastung, Schmiermittel, Material und Oberflächenzustand.
Ungleichmäßiger Kontakt	Wellenfehlausrichtung oder Maßabweichung.	Überprüfen Sie die Montageposition und die Abmessungen des Gegengetriebes.
Vorzeitiger Ausfall	Überlastung, Stoßbelastung, falsches Material oder unzureichender Designspielraum.	Betriebsbedingungen neu berechnen und Getriebespezifikationen überprüfen.

9. Gerade Kegelräder und Spiralkegelräder

Sowohl gerade als auch spiralförmige Kegelräder übertragen die Kraft zwischen sich kreuzenden Wellen, ihre Zahngeometrie unterscheidet sich jedoch. Gerade Kegelräder verwenden gerade konische Zähne, während Spiralkegelräder gebogene Zähne verwenden.

Besonderheit	Gerades Kegelrad	Spiralkegelrad
Zahnform	Gerade	Gebogen
Komplexität der Fertigung	Generell einfacher	Im Allgemeinen komplexer
Typische Anwendungsstärke	Viele Systeme mit niedriger bis mittlerer Geschwindigkeit	Wird oft für anspruchsvolle, laufruhige Anwendungen ausgewählt
Betriebseigenschaften	Einfacher und direkter Zahneingriff	Allmählicheres Eingreifen der Zähne

Die geeignete Konfiguration hängt von Geschwindigkeit, Last, Geräuschanforderungen, Installationsraum, Fertigungskapazität und Gesamtsystemanforderungen ab. Daher sollte ein Zahnrad entsprechend der Maschine ausgewählt werden und nicht durch einen isolierten Vergleich der Zahnarten.

10. Kundenspezifische gerade Kegelräder aus Metall

Standardgetriebe sind praktisch, wenn die vorhandenen Abmessungen zur Maschine passen. Viele Industrieprojekte erfordern jedoch maßgeschneiderte Getriebe, da der verfügbare Einbauraum, die Wellenanordnung, die Belastung, die Montageschnittstelle oder die Austauschabmessungen nicht dem Standard entsprechen.

Jinjiang Feida Machinery Co., Ltd. kann für Projekte in Betracht gezogen werden, die maßgeschneiderte Metallgetriebekomponenten auf der Grundlage von Konstruktionszeichnungen, Mustern, Maßanforderungen oder Anwendungsinformationen erfordern. Für B2B-Käufer ist eine vollständige technische Spezifikation der nützlichste Ausgangspunkt, anstatt einfach nur einen Preis für „gerade Kegelräder“ anzufordern.

Eine praktische Anleitung zur Anpassung

Wenn Sie einen Hersteller kontaktieren, bereiten Sie Folgendes vor:

Zahnradzeichnungen oder CAD-Dateien
Zähnezahl und Übersetzungsverhältnis
Modul- oder Pitch-Informationen
Achswinkel und Einbaumaße
Material- und Härteanforderungen
Betriebsdrehmoment und Drehzahl
Benötigte Menge
Anwendungsumgebung
Prüf- und Toleranzanforderungen
Ziellieferplan

Anhand dieser Informationen kann der Hersteller beurteilen, ob das vorgeschlagene Design, das Material, die Bearbeitungsroute und die Qualitätsanforderungen mit der beabsichtigten Anwendung kompatibel sind.

11. Häufig gestellte Fragen

Sind gerade Kegelräder aus Metall für Industriemaschinen geeignet?

Ja. Sie können in vielen industriellen Übertragungssystemen eingesetzt werden, bei denen sich kreuzende Wellen und eine Winkelkraftübertragung erforderlich sind. Die Eignung hängt vom tatsächlichen Drehmoment, der Drehzahl, dem Arbeitszyklus, der Ausrichtung, den Geräuschanforderungen und den Umgebungsbedingungen ab.

Welches Material wird üblicherweise für Kegelräder aus Metall verwendet?

Üblicherweise werden Kohlenstoffstähle und legierte Stähle gewählt, während für bestimmte Umgebungen Edelstahl und andere Spezialmaterialien ausgewählt werden können. Die geeignete Sorte sollte je nach Belastung, Verschleiß, Korrosion, Wärmebehandlung und Herstellungsanforderungen bestimmt werden.

Können gerade Kegelräder individuell angepasst werden?

Ja. Die Anpassung kann Zahnanzahl, Modul, Abmessungen, Bohrung, Keilnut, Wellenwinkel, Material, Härte, Toleranzen und andere Schnittstellenanforderungen umfassen. Technische Zeichnungen oder Muster können den Anpassungsprozess präziser gestalten.

Wie können Getriebegeräusche reduziert werden?

Geräusche können durch Zahngenauigkeit, Zahnflankenspiel, Ausrichtung, Oberflächenbeschaffenheit, Schmierung, Drehzahl und Montagesteifigkeit beeinflusst werden. Es sollte die komplette Getriebebaugruppe überprüft werden, anstatt davon auszugehen, dass allein das Getriebe dafür verantwortlich ist.

Welche Informationen sollte ich bei der Angebotsanfrage angeben?

Stellen Sie nach Möglichkeit Zeichnungen oder Muster bereit, zusammen mit der Anzahl der Zähne, dem Modul oder der Teilung, den Abmessungen, dem Material, der Härte, dem Wellenwinkel, den Bohrungsdetails, den Betriebsbedingungen, der Menge und den Prüfanforderungen. Durch umfassendere technische Informationen wird die Angebots- und Produktionskommunikation im Allgemeinen effizienter.

Wie lange kann ein Kegelradgetriebe aus Metall betrieben werden?

Die Lebensdauer variiert erheblich je nach Belastung, Geschwindigkeit, Material, Wärmebehandlung, Schmierung, Ausrichtung, Verschmutzung, Arbeitszyklus und Fertigungsgenauigkeit. Eine allgemeingültige Lebensdauerangabe, die für jede Getriebeanwendung gilt, gibt es nicht.

12. Fazit

Gerade Metallkegelräder bleiben eine praktische Lösung für mechanische Systeme, die eine zuverlässige Winkelkraftübertragung durch sich kreuzende Wellen benötigen. Ihre relativ einfache Zahngeometrie macht sie für eine Vielzahl von Maschinen nützlich, insbesondere wenn bei der Anwendung mehr Wert auf zuverlässige Übertragung, kompakte Installation, kontrollierte Fertigungsanforderungen und Wartbarkeit gelegt wird als auf extrem leisen Hochgeschwindigkeitsbetrieb.

Für Käufer besteht der wichtigste Schritt darin, die Getriebespezifikation mit der realen Betriebsumgebung abzugleichen. Zähnezahl, Geometrie, Material, Härte, Zahnbreite, Schaftwinkel, Geschwindigkeit, Drehmoment, Ausrichtung, Schmierung und Fertigungstoleranzen sollten alle vor Produktionsbeginn berücksichtigt werden.

Unabhängig davon, ob Sie Ersatzkomponenten, Produktionschargen oder maßgeschneiderte Getriebeteile benötigen, kann eine klare technische Kommunikation dazu beitragen, Kompatibilitätsprobleme und unnötige Entwicklungskosten zu reduzieren.Jinjiang Feida Machinery Co., Ltd.kann mit Kunden an maßgeschneiderten Getriebeanforderungen basierend auf Projektspezifikationen und Anwendungsanforderungen arbeiten.

Benötigen Sie kundenspezifische gerade Kegelräder aus Metall?

Teilen Sie Ihre Zeichnung, Ihr Muster, Ihre Abmessungen, Materialanforderungen oder Anwendungsdetails mit Jinjiang Feida Machinery Co., Ltd. Unser Team kann Ihnen bei der Bewertung der Spezifikationen helfen und eine geeignete, maßgeschneiderte Getriebelösung für Ihre Maschine besprechen. Kontaktieren Sie uns.
