Keilwellen

Keilwellen, die von der Feida Machinery-Fabrik individuell angefertigt werden, sind mechanische Komponenten mit Rippen oder Zähnen, deren Funktion darin besteht, in Nuten in den Gegenkomponenten einzugreifen und das Drehmoment auf die Gegenkomponenten zu übertragen. Neben der Übertragung des Drehmoments haben sie auch Funktionen wie das Absorbieren von Fehlausrichtungen, die Erhöhung der Festigkeit, die Reduzierung von Vibrationen und Geräuschen, die Vereinfachung der Montage und Demontage, das axiale Gleiten usw. Unsere Keilwellen-Serie umfasst Rechteckige KeilwelleUndEvolventen-Keilwelle.

Kernparameter:

Modul:M0.5-5

Präzisionsgrad: ISO/DIN 6-10

Anzahl der Zähne: Je mehr Zähne, desto höher die Belastbarkeit

Druckwinkel: Die üblichen Werte sind 30, 37,5 und 45 Grad.

Ein kleinerer Eingriffswinkel sorgt für eine höhere Belastbarkeit. Größere Winkel eignen sich besser für Gleitverbindungen.

Teilkreisdurchmesser: der theoretische Bezugskreis.

Zwei gängige Typen:

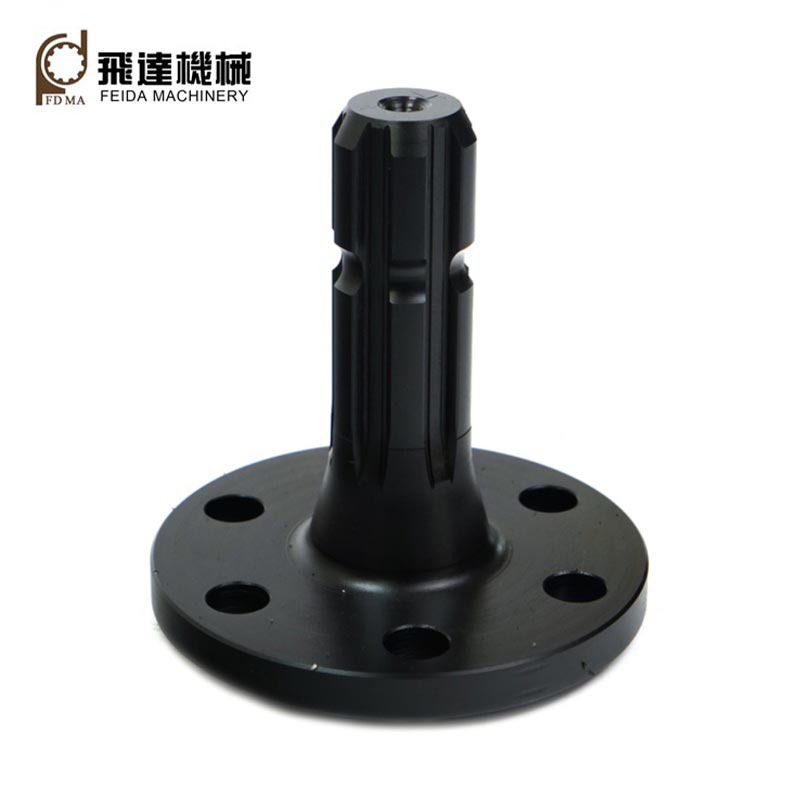

1. Rechteckige Keilwellen: Aufgrund ihrer geraden Zähne mit rechteckiger (flacher) Oberseite und Wurzel bieten sie die Vorteile eines einfachen Designs, niedriger Herstellungskosten sowie einer einfachen Bearbeitung und Inspektion.

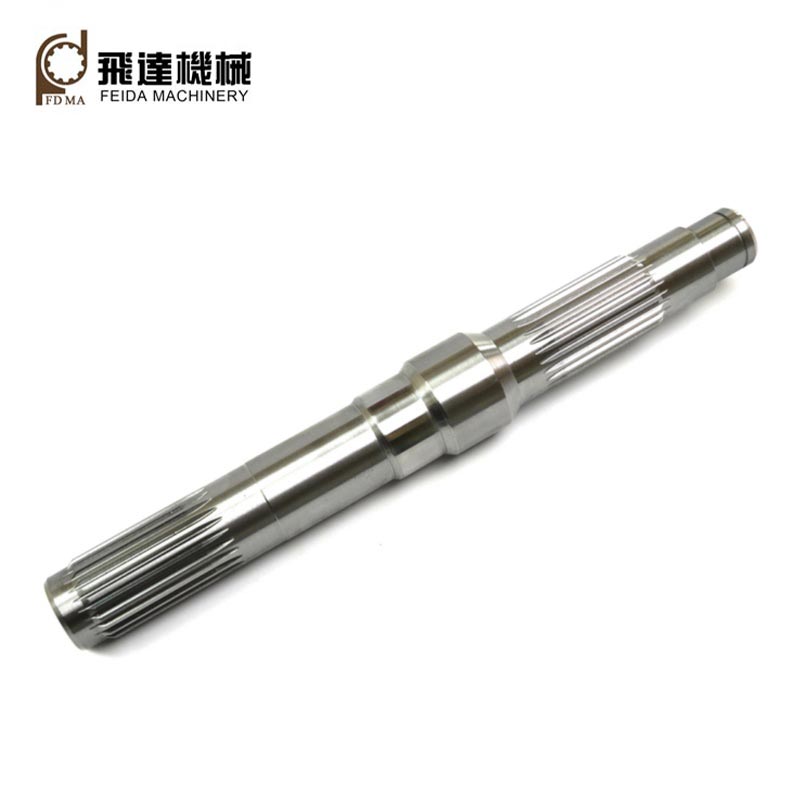

2. Evolventen-Keilwellen: Sie haben Evolventenkurven (ähnlich wie Zahnradzähne), abgerundete Zahnwurzeln, eine gleichmäßige Steigung, was zu einer selbstzentrierenden Funktion, hoher Belastbarkeit, hoher Festigkeit und Austauschbarkeit führt.

Anwendung:

Evolventen-Keilwellen eignen sich für Verbindungen mit großen Belastungen, hohen Anforderungen an die Zentriergenauigkeit und großen Abmessungen. Sie werden typischerweise in einer Vielzahl von Anwendungen eingesetzt, beispielsweise in Antriebssystemen für Kraftfahrzeuge, Lenkmechanismen, Bootsmotoren, Propellersystemen, Winden, Flugzeugmotoren, Getrieben, Differentialen, Verteilergetrieben usw.

Nach mehr als 30 Jahren Entwicklung verfügt Feida Machinery nun über drei Fabriken: eine für mechanische Getriebekomponenten, eine für kundenspezifische Präzisionsteile und eine für Blechteile. Wir sind in der Lage, hochwertige Keilwellen mithilfe von CNC-Keilverzahnungsbearbeitungstechniken (z. B. Wälzfräsen, Formen, Räumen, Schleifen usw.) und hochwertigen Rohstoffen (z. B. 40Cr, 42CrMo, 20CrMnTi, 6061, 7075 usw.).
